產品概述
HS41X倒流防止器（防污隔斷閥）是根據目前供水管網，因回流造成嚴重污染情況；我公司引進國外先進技術自行研制開發的、安全可靠、防止飲用水回流污染的新型水力控制閥門，以確保生活飲用水的衛生和安全，以填補國內閥門領域的空白。第一、二級止回閥主要有閥體、閥蓋、閥瓣、密封墊、彈簧組成。普通型為兩個止回閥串聯而成，無安全排水。該產品結構具有合理性、使用方便、密封性能強、堅固耐用及造型美觀等特點。產品廣泛用于電力、冶金、石油、化工、煤氣、城建、造紙、紡織、醫藥、食品、船舶、給排水、能源、鉆探等行業。

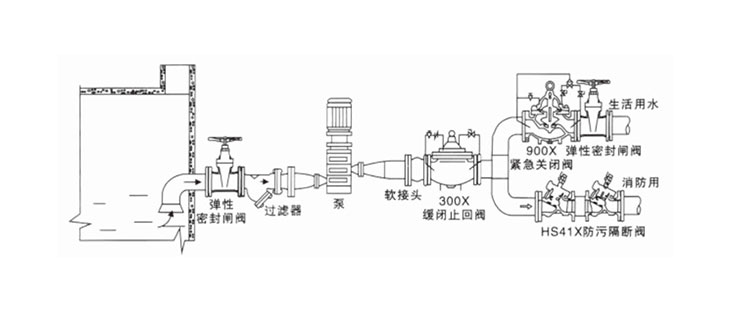

安裝示意圖
主要技術參數
| 公稱壓力 | 1.0-1.6Mpa |
| 公稱通徑 | 50-600mm |
| 適用介質 | 水及弱腐蝕性流體 |
| 適用溫度 | 0℃-80℃ |
| 法蘭標準 | GB/T17241.6 GB/T9113 |
| 試驗標準 | GB/T 13927 API 598 |
主要零部件材料
| 零件名稱 | 材料 |
| 閥體、閥蓋 | 鑄鐵、碳鋼、不銹鋼 |
| 閥桿 | 碳鋼、不銹鋼、丁腈橡膠 |
| 閥瓣 | 鋁青銅、鉻不銹鋼 |
| 膜片 | 丁腈橡膠 |
| 膜片壓板 | 碳鋼、不銹鋼 |
| 彈簧 | 不銹鋼 |

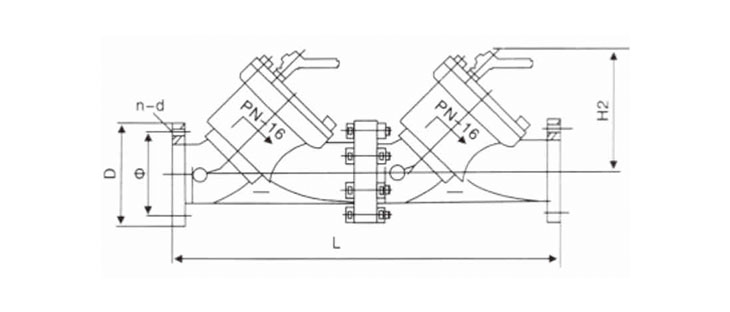

主要連接外形尺寸
| 公稱通徑 DN(mm) | L |
| 50 | 457 |
| 65 | 480 |
| 80 | 559 |
| 100 | 630 |
| 125 | 730 |
| 150 | 790 |
| 200 | 980 |
| 250 | 1194 |
| 300 | 1320 |
| 350 | 1380 |
| 400 | 1549 |
