產品概述
500X泄壓/持壓閥由主閥、導閥、針閥、球閥、微形過濾器和壓力表組成水力控制接管系統。利用水力自動操作,即可以作泄壓閥用又可作持壓閥用。作泄壓閥用時,可維持供水路壓力在設定的安全值之下;作持壓閥用時,可維持主閥上游水壓在設定值之上,保持主閥上游供水壓力。
其工作原理,當導閥調整為泄壓狀態時,水通過針閥、主閥控制室、球閥A、泄壓/持壓導閥、球閥B流向出口,此時主閥處于開啟狀態。當進口壓力超過泄壓/持壓導閥設定的安全值時,泄壓導閥會自動開啟,通過球閥C放出部分水,使管路泄壓。當壓力恢復到安全值時,泄壓閥自動關閉。作泄壓閥時,各球閥常開。當導閥調整為持壓狀態時,只要主閥進口水壓低于導閥設定值,導閥即關閉。主要控制室升壓,主閥關閉。當主閥上游供水壓力超過導閥設定壓力時,持壓導閥才能打開,控制室的水經球閥排至出口,控制室降壓主閥開啟,開始供水,即保持了上游水壓。作持壓閥用時,球閥C常閉或用絲堵?lián)Q下。該閥利用水力自力控制,不需要其它裝置和能源,保養簡便,一閥多用。廣泛用于高層建筑、生活區等供水管網系統及城市供水工程。

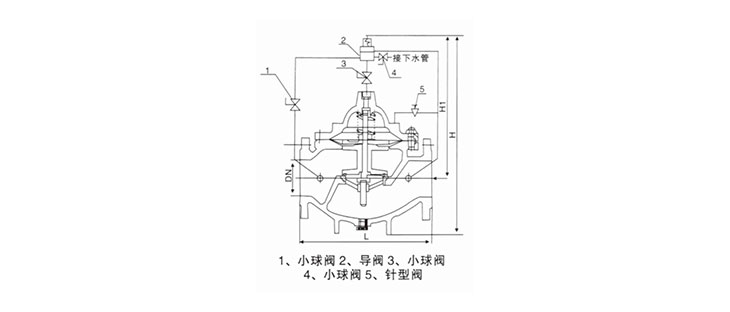

安裝示意圖
主要連接外形尺寸
| 公稱通徑 DN(mm)  | 尺寸 | ||||
| L | H1 | H | F1 | F | |
| 50 | 200 | 516 | 610 | 140 | 343 |
| 65 | 220 | 520 | 625 | 140 | 355 |
| 80 | 240 | 537 | 642 | 145 | 360 |
| 100 | 265 | 596 | 750 | 155 | 400 |
| 125 | 290 | 653 | 808 | 165 | 420 |
| 150 | 330 | 709 | 864 | 180 | 435 |
| 200 | 385 | 805 | 1135 | 205 | 480 |
| 250 | 480 | 855 | 1185 | 225 | 530 |
| 300 | 540 | 953 | 1325 | 245 | 575 |
| 350 | 600 | 990 | 1385 | 275 | 620 |
| 400 | 690 | 1030 | 1445 | 285 | 668 |
| 450 | 730 | 1030 | 1445 | 285 | 668 |
| 500 | 780 | 750 | 1110 | 410 | 780 |
| 600 | 860 | 850 | 1286 | 456 | 888 |
